接点信号用光通信機
DJ-008シリーズ
拠点間の接点信号をマルチドロップで相互通信。
- ●最大8ヶ所の接点状態を光ファイバ1芯で最大34kmまで通信が可能。
- ●子機、親機をそれぞれ最大16台（最大256ch）まで増設が可能。
- ●アドレス指定機能により、同一光回線内において複数の子機－親機間の接点状態の1：1通信及び親機と子機の1：N通信が可能。
- ●冗長用光ファイバ（LOOP回線）を接続することにより、機器の故障や光ファイバ（通常回線）の断線といった他の箇所のシステムダウンを最小限に抑えます。
用途例
- ◎鉄道、港湾、空港、プラント、発電所の監視
- ◎オープンネットワークが使用できない施設
- ◎落雷被害の多いネットワーク施設
光ファイバ伝送例

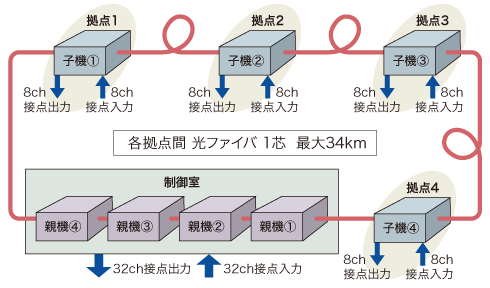

接続例1

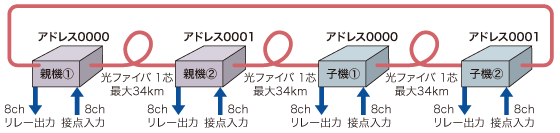

接続例2
子機1に入力した8chの接点信号は、子機1と同じアドレス設定をした親機より出力、親機1に入力した8chの接点信号は、子機1より出力されます。光ファイバは、各機器にマルチドロップされ、異なるアドレス設定間の通信システムを構築することができます。
主な仕様 ※詳細な仕様は、最新版の各製品の仕様書をご参照ください。)。
| タイプ | DJ-008シリーズ | ||
|---|---|---|---|
| 型式 | 親機 | DJM-008C-OPT（S）G | |
| 子機 | DJS-008C-OPT（S）G | ||
| 伝送信号 | 接点信号：入力8点、出力8点 | ||
| 光学的仕様 | 光信号変調方式 | デジタル強度変調 | |
| 適合光ファイバ | SMF：シングルモードファイバ（SM10/125） ／ MMF：マルチモードファイバ（GI 50/125） | ||
| 適合光コネクタ | SC型（JIS C 5973 F04）（SPC研磨） | ||
| 最大伝送距離（目安） | SMF 34km（光ファイバ損失 0.5dB/km時）／ MMF 3km（光ファイバ損失 3.0dB/km時） | ||
| 電気的仕様 | 入力部 | 入力インターフェイス | 無電圧接点 |
| 許容線路抵抗 | 各CH：1kΩ以下、COM：300Ω以下 | ||
| 信号コネクタ | MC1,5/9-ST-3,5（フェニックスコンタクト社製） | ||
| 回路絶縁 | フォトカプラ絶縁 | ||
| 出力部 | 出力インターフェイス | 半導体リレー | |
| 接点定格 | DC48V、400mA以下 | ||
| 遅延時間 | 1msec以下 | ||
| 接点動作速度 | 4msec以下 | ||
| 信号コネクタ | 端子台9極 | ||
| 回路絶縁 | フォトカプラ絶縁 | ||
| 電源部 | 使用電源 | DC5V ± 2% | |
| 消費電流 | 1A以下 | ||
| 電源コネクタ | 端子台2極 | ||
| エラー処理 | フレームエラー | 前値保持 | |
| 電源断 | 全点リセット | ||
| 光回線断 | 全点リセット | ||
| 状態 | LED表示 | 有り | |
| その他 | 外形寸法（mm） | W108 × D52 × H37（突起部除く） | |
| 動作温度 | − 25℃〜＋ 65℃（結露なきこと） | ||
| 重量（取付板を含む | 約270ｇ | ||
| 仕様書 | PDFダウンロード | ||
価格
| DJM-008C-OPT（S）G | 親機 | 151,800円（税抜価格 138,000円） |
|---|---|---|
| DJS-008C-OPT（S）G | 子機 | 151,800円（税抜価格 138,000円） |
| DJM-008C-OPT（S）G | 親機 | 151,800円（税抜価格 138,000円） |
|---|---|---|
| DJS-008C-OPT（S）G | 子機 | 151,800円（税抜価格 138,000円） |
