サージ軽減機能付き ネジ式4点リレーターミナル
RY-004TM1
当社製接点信号用光通信器と組み合わせて使用することで、AC100V電源のON/OFFが可能なリレー内蔵ネジ式ターミナル。
- ●省スペーススリム型。31（W） x 69.7(87)（D） x 35.2（H）mm。
- ●接点、コイル独立の4点リレーターミナル。
- ●結線時に締め込むだけのSS端子ネジ方式を採用。
- ●各端子コモン用のショーバーを2個同梱。
- ●脱着可能な安全端子カバーを標準装備。
- ●当社製品に最適化されたコイルサージ吸収ダイオード付き。
- ●動作確認が容易なLED表示付き。
- ●DINレール取付け、直接付け、兼用タイプ。
- ●動作温度範囲が広い。（-25℃〜55℃）
- ●RoHS2対応。

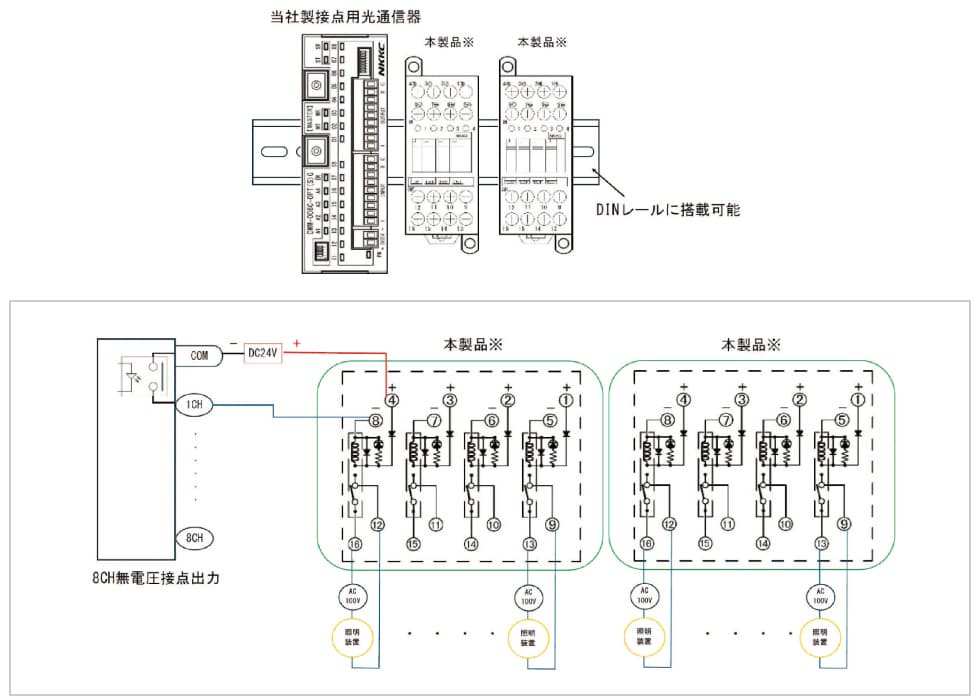

接続例
本製品は1台当たり4個のリレーを内蔵しています。8CHの接点出力にて使用する場合は、本製品を2台ご使用ください。
主な仕様 ※詳細な仕様は、最新版の各製品の仕様書をご参照ください。)。
| タイプ | RY-004TM1 | ||
|---|---|---|---|
| 入力部定格 （リレー1点当り） | 接点構成 | 1a x 4 | |
| 定格入力電圧 | DC24V | ||
| 入力電流（定格入力電圧印加時）（20℃時） | 約11.4mA（表示用LED電流を含む） | ||
| 許容入力電圧範囲（−20℃〜+55℃） | DC24V±10% | ||
| リレー単体のコイル定格 （参考値） | 採用リレー | 富士電機製 | |
| 動作電圧（初期20℃時） | 定格絶縁電圧の70%以下 | ||
| 復帰電圧（初期20℃時） | 定格絶縁電圧の5%以上 | ||
| コイル抵抗（±10%） | 2880Ω | ||
| 定格消費電力 | 200mW | ||
| 出力部定格 （リレー1点当り） | 接点定格 | 定格制御容量（抵抗負荷） | 5A 250V AC, 5A 30V DC |
| 接点最大容量電力（抵抗負荷） | 1250VA （AC）、150W（DC） | ||
| 接点最大許容電圧 | 250V AC, 30V DC | ||
| 接点最大許容電流 | 5A | ||
| 最小適用負荷（参考値） | 0.1V DC, 0.1mA | ||
| その他仕様 | |||
| 適用電線 | 1.25mm2/MAX | ||
| 端子ネジ | M3 x 9.5L | ||
| 締付トルク | 0.5〜1.2N・m | ||
| 絶縁抵抗 | 100MΩ以上（DC500Vにて） | ||
| 耐電圧 | 入出力間 | AC2000V/1分 | |
| 異極間（リレー相互間） | AC1500V/1分 | ||
| 耐久振動 | 10〜55Hz 振幅幅1mm | ||
| 誤動作振動 | 10〜55Hz 振幅幅1mm | ||
| 耐久衝撃 | 196m/s2以上（20G以上） | ||
| 誤動作衝撃 | 98m/s2以上（10G以上） | ||
| 周囲温度 | −25℃〜+55℃（氷結又は結露しないこと） | ||
| 相対温度 | 45%〜85% | ||
| LED表示色 | 赤 | ||
| コイルサージ吸収素子 | ダイオード | ||
| 質量 | 約69g | ||
| 仕様書 | PDFダウンロード | ||
価格
| RY-004TM1 | 6,380円（税抜価格:5,800円） |
|---|
